Flexible Printing Swith Panel FPC Control Keypad Circuit Board
-
Evidenziare
Tastiera di controllo flessibile per interruttori a membrana
,Pannello di commutazione della scheda di circuito FPC
,Tastiera flessibile per la stampa
-
Modello n.HC-FPC-022
-
Modalità di combinazionePiastra flessibile adesiva
-
Adesivo conduttivoPasta d'argento conduttiva
-
Ritardante di fiammaV2
-
Tecnologia di elaborazionelamina elettrolitica
-
Materiale di baseRame
-
Materiali isolantiresina organica
-
Tensione massima50 V di corrente
-
Corrente massima100 mA
-
Resistenza di contatto0.5-10Ω
-
Resistenza di isolamento≥100MΩ
-
Resistenza dielettrica250VRMS
-
Forza di attuazioneda 57 a 397 gr
-
Cambia corsada 0,1 a 1,5 mm
-
Temperatura di funzionamento-20 a 80°C
-
Quantità di ordine minimo100
Flexible Printing Swith Panel FPC Control Keypad Circuit Board
Circuito stampato flessibile della tastiera di controllo del pannello interruttori FPC
Tastiera di controllo a circuito stampato flessibile ad alte prestazioni progettata per un funzionamento affidabile in applicazioni industriali.
Caratteristiche principali
- Materiale del rivestimento: poliestere (PET) di AUTOTYPE o policarbonato (PC) di LEXAN
- Adesivo posteriore: 3M 467MP, 3M 468MP e opzioni equivalenti
- Corrispondenza colore: sistema di corrispondenza colori Pantone e RAL
- Tail, pin e layout del circuito personalizzati in base alle esigenze del cliente
- Disponibile con configurazioni a cupola in metallo o cupola in poliestere
Specifiche elettriche
- Potenza massima del circuito: 50 V CC, 100 mA, 500 mW
- Resistenza di contatto: 0,5-10Ω (varia in base alla lunghezza della traccia e al materiale)
- Resistenza di isolamento: ≥100MΩ a 100V
- Tenuta dielettrica: 250VRms (da 50 a 60 Hz/min)
- Rimbalzo del contratto: ≤10 ms
Specifiche meccaniche
- Forza di attuazione: tipo piatto = da 57 a 284 G (da 2 a 10 once), tipo tattile = da 170 a 397 g (da 6 a 14 once)
- Corsa dell'interruttore: tipo piatto = da 0,1 a 0,5 mm, tipo tattile = da 0,6 a 1,5 mm
Specifiche ambientali
- Temperatura di funzionamento: cupola piatta/metallica: da -20°C a 80°C, cupola in polietilene: da -20°C a 55°C
- Temperatura di stoccaggio: cupola piatta/metallica: da -40°C a 80°C, cupola in polietilene: da -40°C a 60°C
- Umidità di funzionamento: 90% a 40°C per 240 ore
- Vibrazioni: 20GS max (da 10 a 200 Hz, MIL-STD-202, M204, condizione B)
Specifiche tecniche
| Resistenza del conduttore | <1Ω/CM | Tutta la vita | >1 milione di volte |
| Corrente nominale | 25-100 mA, 0~30 V CC | Temperatura di funzionamento | -104°F~158°F |
| Tensione nominale | <50 V, CC | Operazione Umidità | a 104°F, <98% di umidità relativa |
| Resistenza di isolamento | <100 MΩ, 250 V CC | Tempo di ritorno elastico della cupola | <5 ms |
| Cambia viaggio | Tipo piatto 0,05-0,3 mm Tipo tattile: 0,3-1,5 mm |
Resistenza alla tensione del materiale base | 1500 V CC |
| Flessibilità della coda | Qualsiasi angolo entro 180 gradi | ||

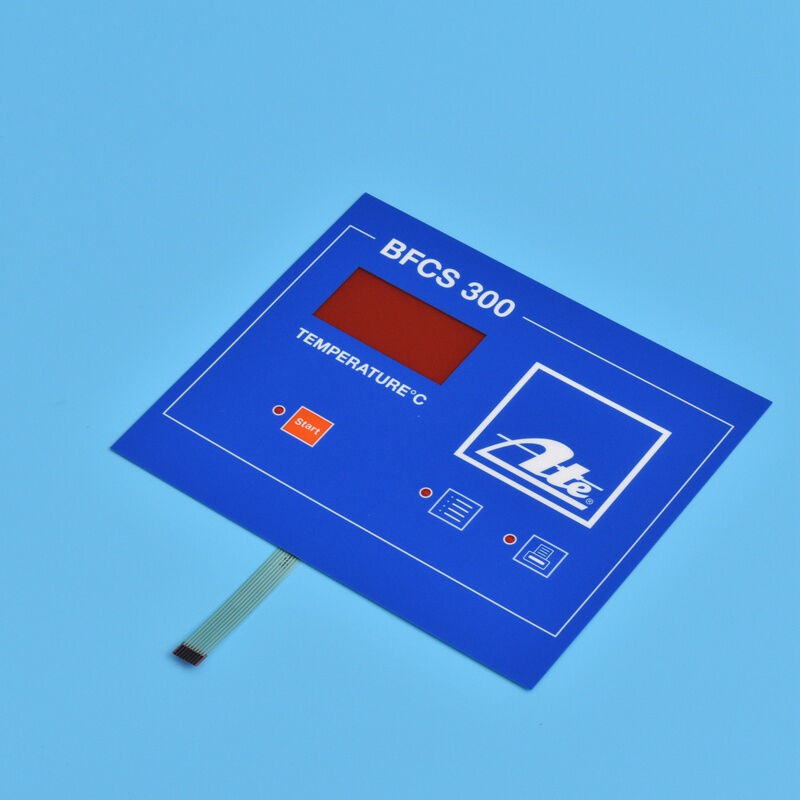

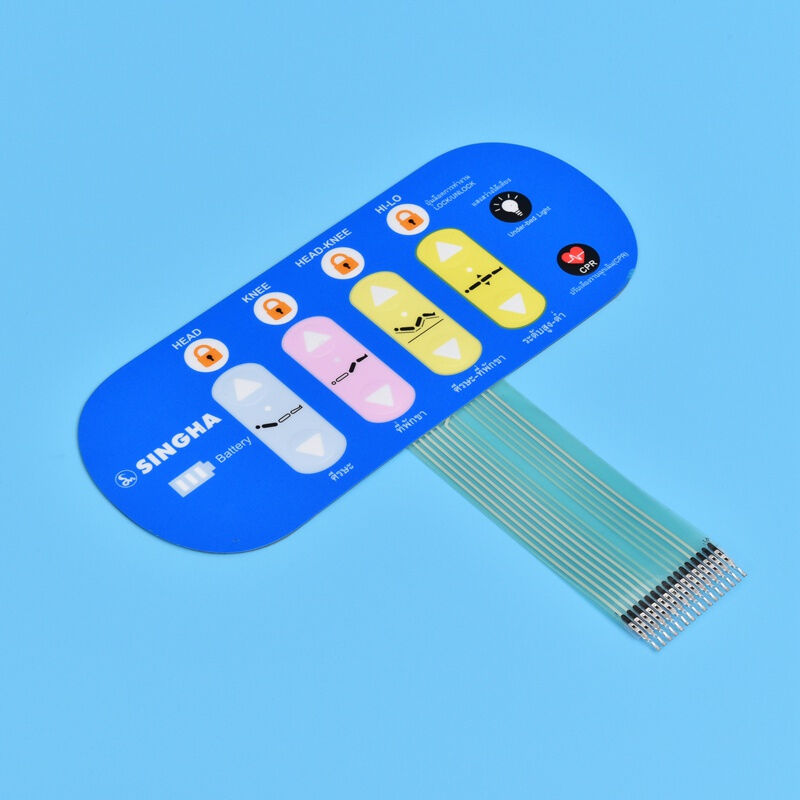

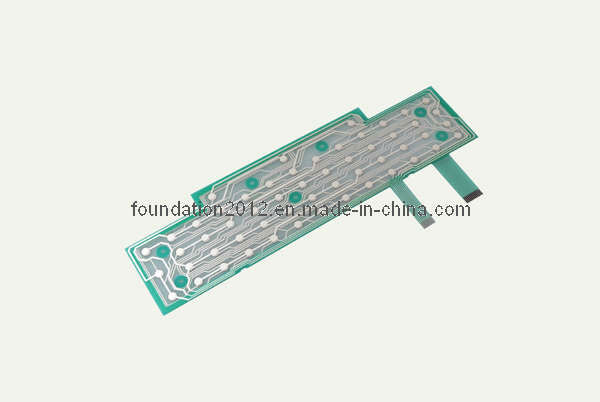

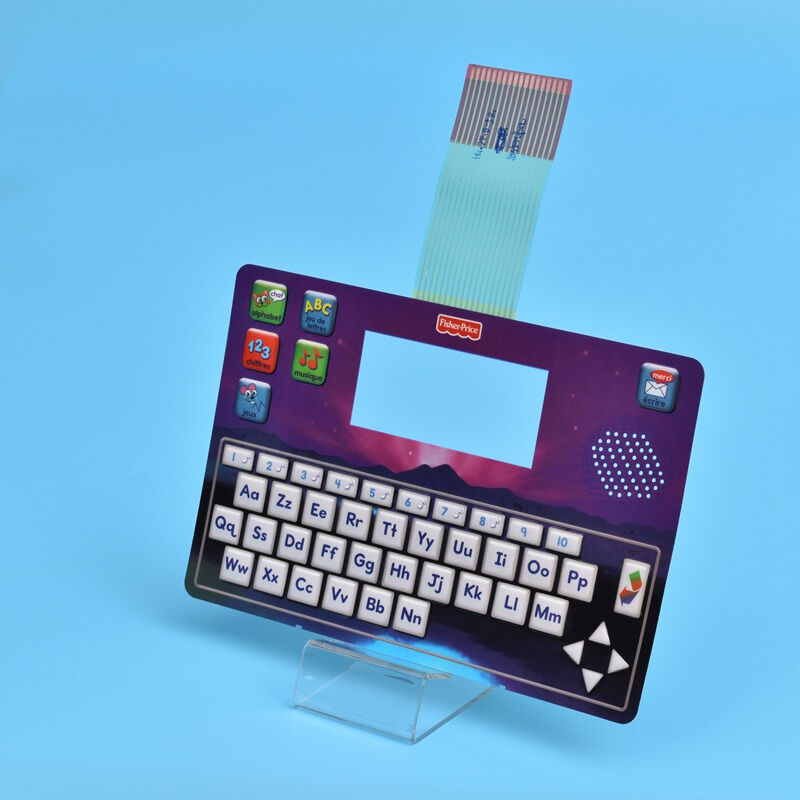

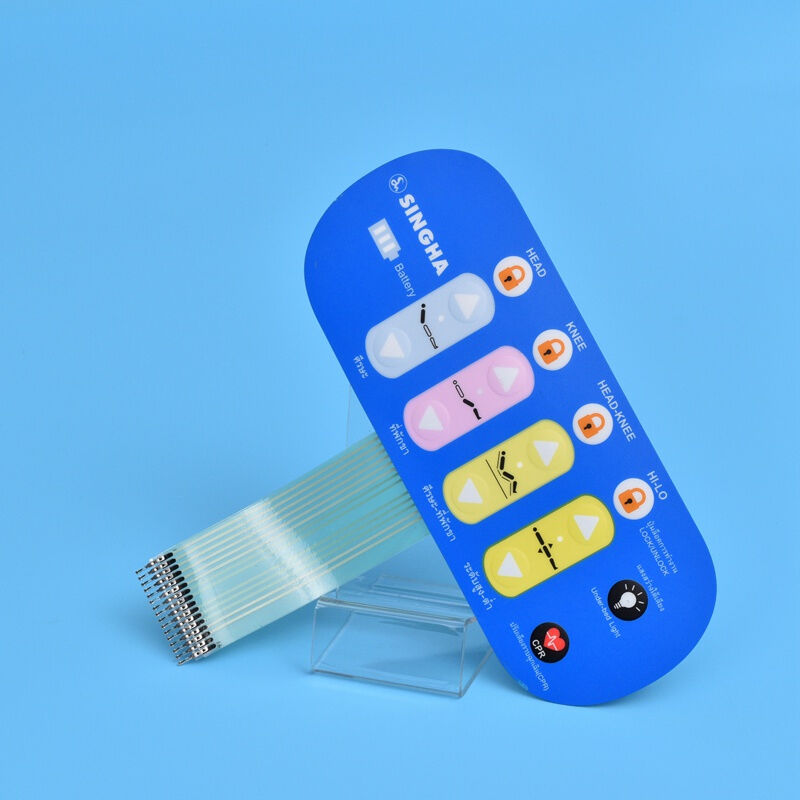

Immagini del prodotto
