Tastiera elettronica a copertura grafica a doppia membrana
-
Evidenziare
Interruttore di tastiera a membrana a cupola di metallo
,Interruttore tattile a sovrapposizione grafica
,Tastiera elettronica a membrana con cupola di metallo
-
Resistenza del filo≤ 1Ohm/cm
-
Valutazione attuale25-100 mA, 0-30 V CC
-
Tensione di lavoro≤ 50 V di corrente continua
-
Tensione di isolamento≤ 100M Ohm 250 V CC
-
vita lavorativa≤ Un milione di volte
-
temperatura di lavoro-40 gradi centigradi-70 gradi centigradi
-
Umidità di lavoro40 gradi centigradi-≤ 98% di umidità relativa
-
Tensione del materiale di base1500v DC
-
Tempo di ritorno elastico della cupola<5 ms
-
Viaggio del commutatoreTipo piatto 0,05-0,3 mm
-
Tipo tattile0,3-1,5 mm
-
Flessibilità della codaqualsiasi angolo entro 180 gradi
-
Tipo di contattoTipo c Contatto
-
MaterialeSilicone
-
Capacità produttiva1.000.000 pezzi/anno
-
CertificazioneISO9001
-
Quantità di ordine minimo100
Tastiera elettronica a copertura grafica a doppia membrana
Interruttore elettronico con tastiera a membrana con sovrapposizione grafica a cupola in metallo
Gruppo interruttore a membrana professionale con più strati per applicazioni di commutazione elettronica affidabili.
Costruzione a strati
- Sovrapposizione
- Adesivo sovrapposto
- Fermo della cupola
- Cupola in metallo
- Adesivo distanziatore
- Circuito
- Adesivo posteriore (opzionale)
Capacità di produzione
Il nostro impianto di produzione completo comprende:
- Dipartimento di serigrafia
- Tunnel IR e forno
- Tester di spessore
- Macchina da taglio laser
- Reparto Punzonatura
- Sezione chiave in rilievo
- Linea di assemblaggio
- Test elettrici
- Dipartimento OQC
- Test degli aspetti virtuali
- Reparto punzonatrici
- Sezione rivestimento in PU
Specifiche tecniche
| Parametro | Specifica | Parametro | Specifica |
|---|---|---|---|
| Resistenza del conduttore | <1Ω/CM | Tutta la vita | >1 milione di volte |
| Corrente nominale | 25-100 mA, 0-30 V CC | Temperatura di funzionamento | Da -40°C a 70°C (da -104°F a 158°F) |
| Tensione nominale | <50 V CC | Operazione Umidità | 40°C <98%UR |
| Resistenza di isolamento | <100 MΩ, 250 V CC | Tempo di ritorno elastico della cupola | <5 ms |
| Corsa dell'interruttore (tipo piatto) | 0,05-0,3 mm | Resistenza alla tensione del materiale di base | 1500 V CC |
| Corsa dell'interruttore (tipo tattile) | 0,3-1,5 mm | Flessibilità della coda | Qualsiasi angolo entro 180 gradi |
Foundation Technology Manufacturing Limited impiega un team di esperti senior specializzati nella produzione di interruttori a membrana, inclusi inserti in PVC, stampa di circuiti a membrana, integrazione di cupole metalliche e prodotti per connettori termosaldati.
"La qualità prima, il cliente prima"

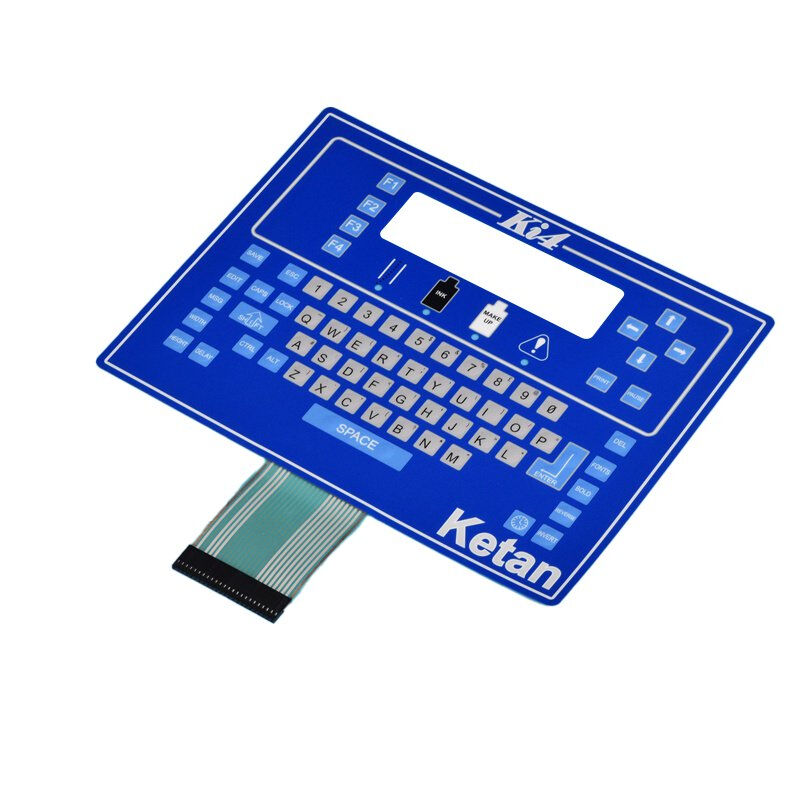

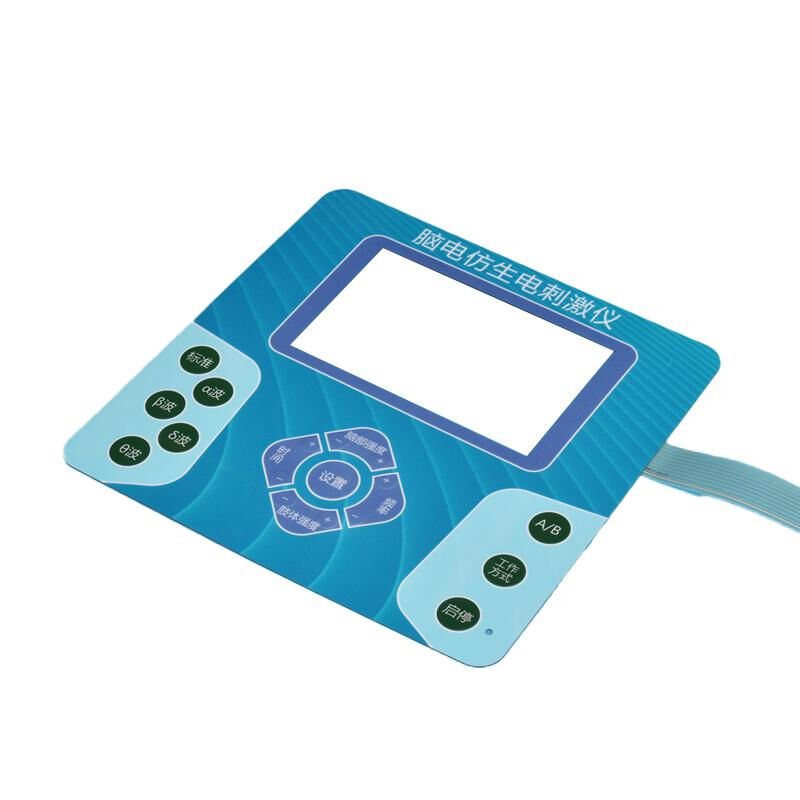

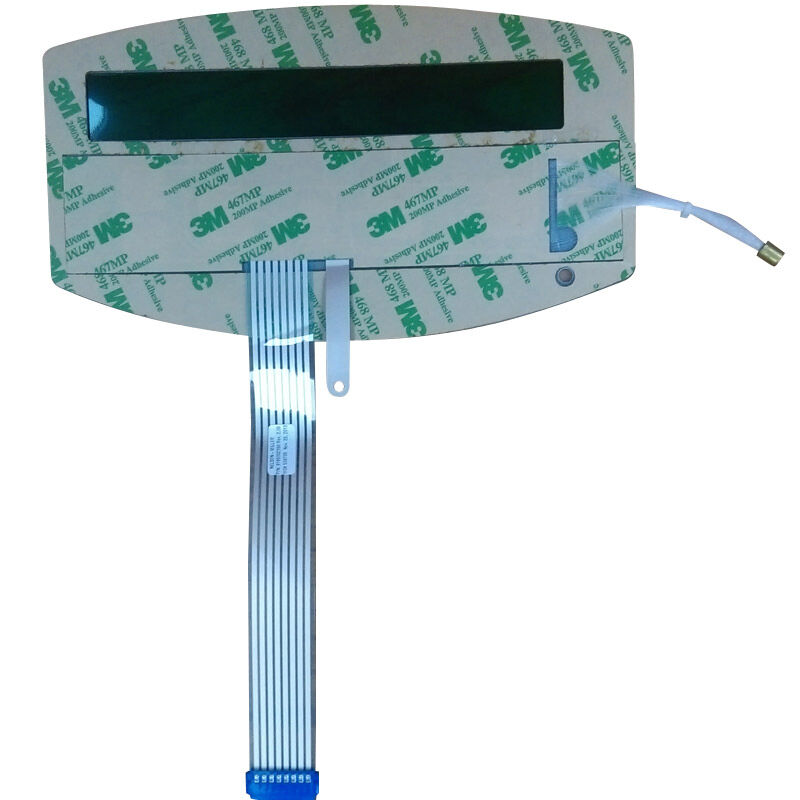

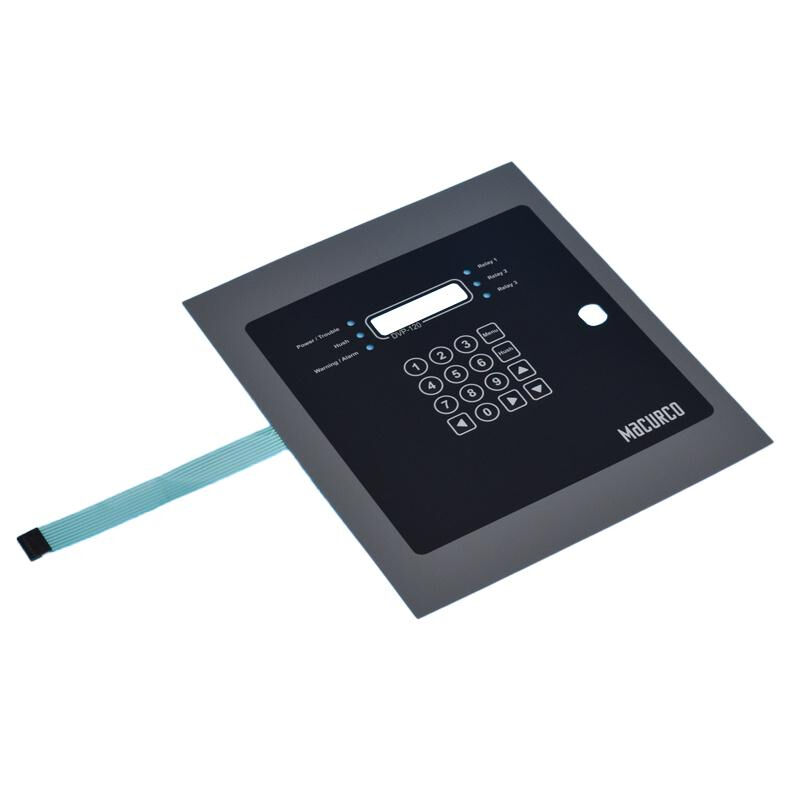

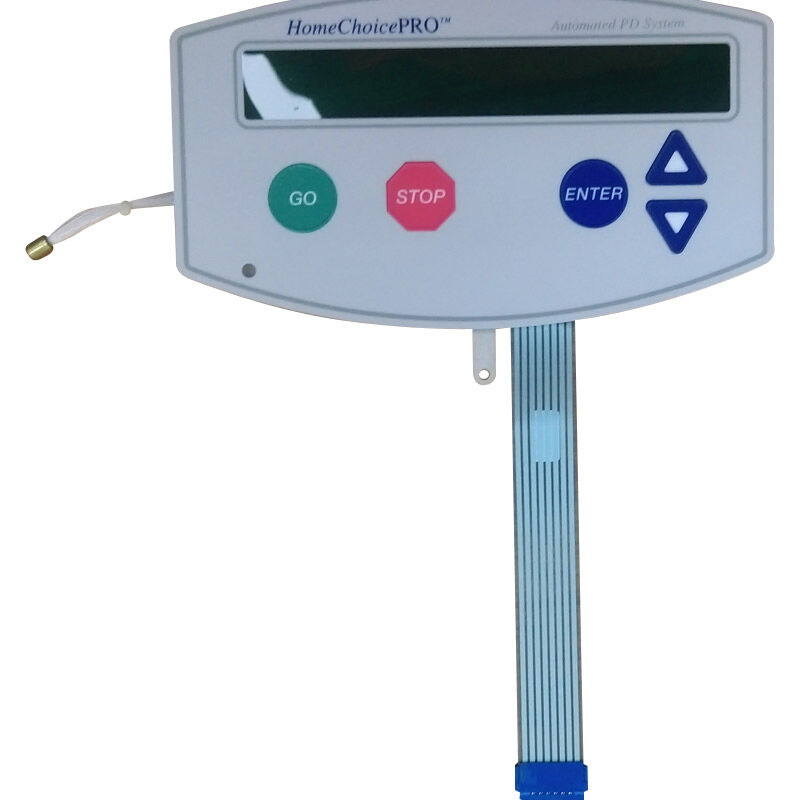

Immagini del prodotto
In attesa della tua richiesta speciale!
