TKM MEMBRANE TECHNOLOGY LTD. 86-0769-82659918-1062 amy@foundationfe.com

Metal Dome Flexible Circuit Boards Panel Membrane Switches

Dischi di circuiti flessibili a cupola metallica

Prodotti - interruttore di membrana tattile

Evidenziare

Interruttori a membrana a cupola metallica
,
pannelli a membrana di circuito flessibile
,
di larghezza non superiore a 20 mm
Tipo di contatto

Tipo c Contatto
Materiale

ANIMALE DOMESTICO
Metodo di rilevamento

Modo a riflessione catottrica
Numero di interruttori

Multi interruttore di comando
Classificazione del circuito

35V (DC), 100mA, 1W
Resistenza di contatto

10Ω --700Ω
Resistenza di isolamento

> 100 MΩ 250 V CC
Contatto Bounce

≤ 5 ms
Resistenza dielettrica

250VRms (50-60Hz 1min)
Aspettativa di vita

Tipo piatto ≥ 5 milioni di volte, tipo tattile: ≥ 1 milione di volte
Forza di attuazione

Tipo piatto 57-284G (2-10 Oz), tipo tattile 170-397g (6-14 Oz)
Cambia corsa

Tipo piatto 0,1-0,5 mm, tipo tattile 0,6-1,5 mm
Temperatura operativa

-40 - +80
Temperatura di conservazione

-40 - +85
Umidità

40,90%-95%, 240 ore
Certificazione

ISO9001
Quantità di ordine minimo

100

Dischi di circuiti flessibili a cupola metallica

Name: Dischi di circuiti flessibili a cupola metallica
Brand: TKM MEMBRANE TECHNOLOGY LTD.
Availability: InStock

button button

Ottieni prezzo Contattaci

Dischi di circuiti flessibili a cupola metallica

Con oltre dieci anni di esperienza nella progettazione e produzione di interruttori a membrana e tastiere in gomma di silicone, offriamo soluzioni affidabili per elettronica, elettrodomestici, attrezzature mediche,e veicoli militariIl nostro impegno per la qualità ci ha fatto guadagnare la fiducia di oltre 100 clienti in tutto il mondo.

Tutti i circuiti, le sovrapposizioni grafiche e gli interruttori a membrana sono sottoposti a test e ispezioni approfonditi prima di lasciare la nostra fabbrica per garantire prestazioni e affidabilità ottimali.

Specifiche dei circuiti stampati flessibili

Materiali:Poliesteri con argento e carbonio conduttivi

Adesivo posteriore:3M 467MP, 3M 468MP, 3M 9472LE, ecc.

Caratteristiche del circuito

Test di qualità al 100%
Lunga aspettativa di vita
Integrazione LED bicolore
Circuiti FPC a doppio lato

Specifiche di prestazione

Caratteristiche elettroniche:

Classificazione del circuito	35V (DC), 100mA, 1W
Resistenza al contatto	10Ω - 700Ω (varia a seconda della lunghezza delle tracce e dei materiali)
Resistenza all'isolamento	> 100MΩ a 250V DC
Contatto Bounce	≤ 5 ms
Resistenza dielettrica	250VRms (50-60Hz 1min)

Proprietà meccaniche:

L'aspettativa di vita	Tipo piatto: ≥ 5 milioni di cicli Tipo tattile: ≥ 1 milione di cicli
Forza di azionamento	Tipo piatto: 57-284 g (2-10 oz) Tipo tattile: 170-397g (6-14 oz)
Colpo di commutatore	Tipo piatto: 0,1-0,5 mm Tipo tattile: 0,6-1,5 mm

Parametri ambientali:

Temperatura di funzionamento	-40°C a +80°C
Temperatura di conservazione	-40°C a +85°C
Umidità	40, 90%-95%, 240 ore
Abbinamento dei colori	Sistema di abbinamento dei colori Pantone

Specifiche aggiuntive

Materiali:PC strutturato, PC lucido con finitura opaca, PET di tipo automatico, PVC

Spessore:0.5- 0.7- 0.8, e 1,0 mm

Finestre a LED:trasparenti o traslucide con tutti i colori

Chiavi in rilievo:Polydome e cerchio

Domella di metallo:Marchi Nicomatic e Innovan, placcati in nichel e oro

Specifiche tecniche

Resistenza al piombo del filo	< 1Ω/CM
Corrente nominale	25-100mA, 0-30V DC
Tensione nominale	< 50 V, DC
Resistenza all'isolamento	< 100MΩ, 250V di corrente continua
Tempo di vita	> 1 milione di cicli
Temperatura di funzionamento	-104°F a 158°F (-40°C a 70°C)
Operazione Umidità	a 104°F, <98% RH
Orario di Springback	< 5 msec
Materiale di base resistenza alla tensione	1500 V di corrente
Flessibilità della coda	Qualsiasi angolo entro 180 gradi

Capacità speciali:Possiamo soddisfare le esigenze personalizzate tra cui impermeabilizzazione, schermatura EMI, rivestimento di finestre / lenti, LED incorporati e varie finiture UV.

Dettagli della produzione e degli affari

Capacità di produzione1,000, 000 unità

Prezzo unitario:Negoziabile

Condizioni di spedizione:Dati di riferimento

Condizioni di pagamento:T/T

Origine:Dongguan

Imballaggio:Altri prodotti per l'alimentazione

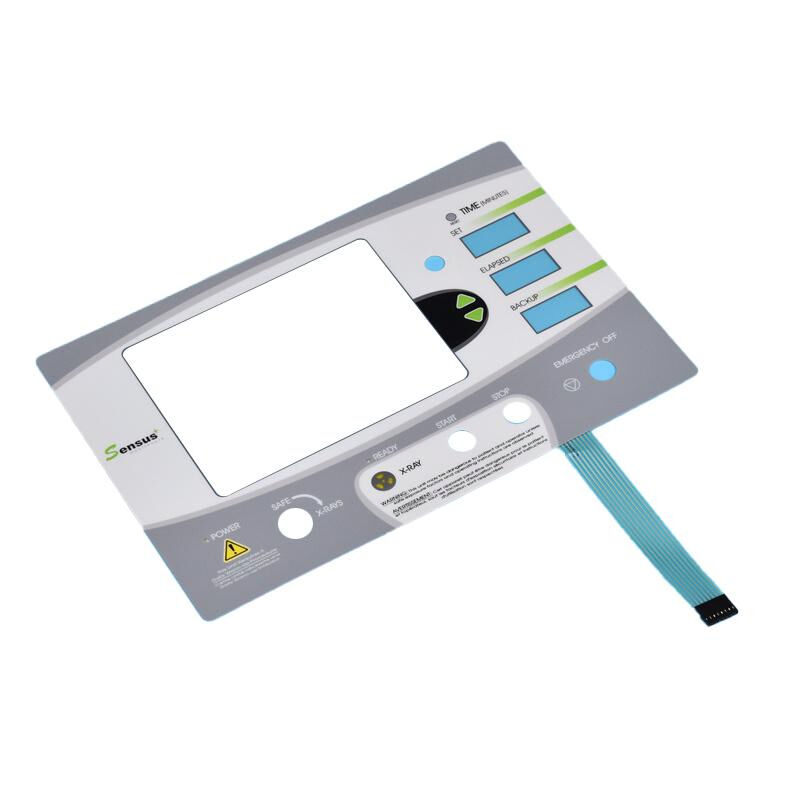

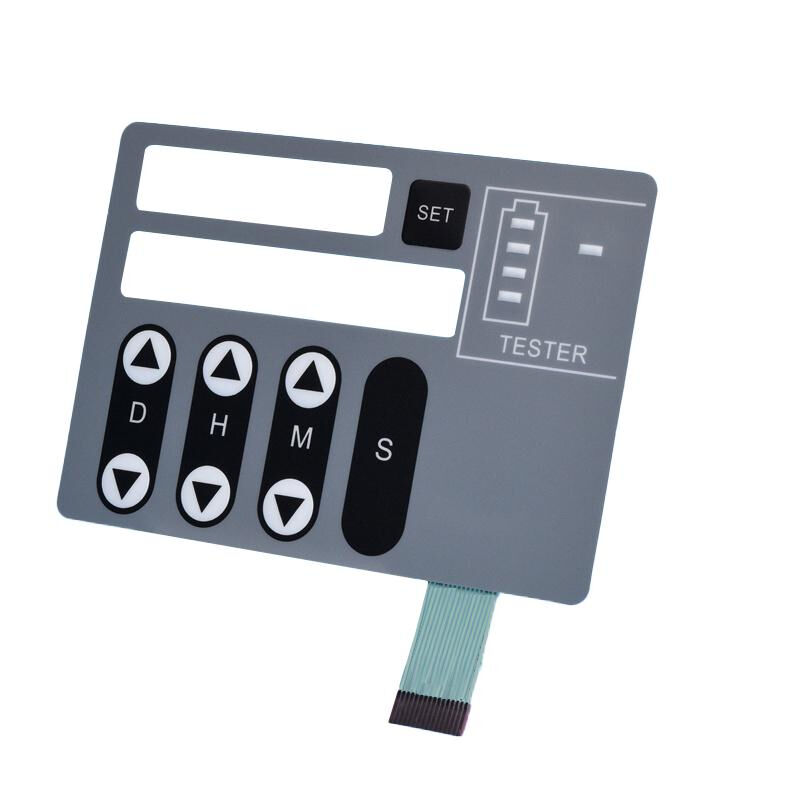

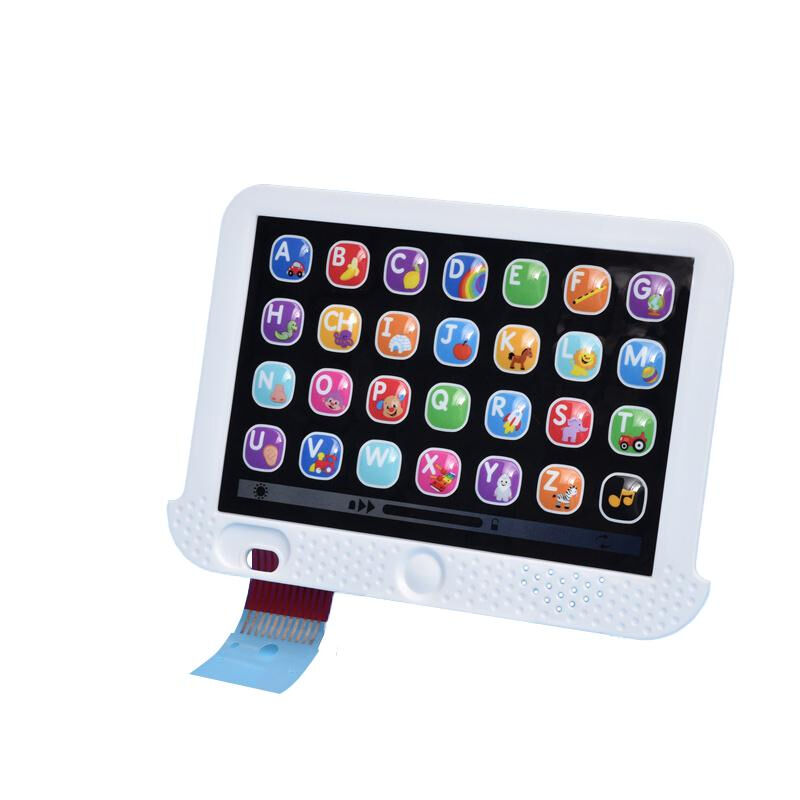

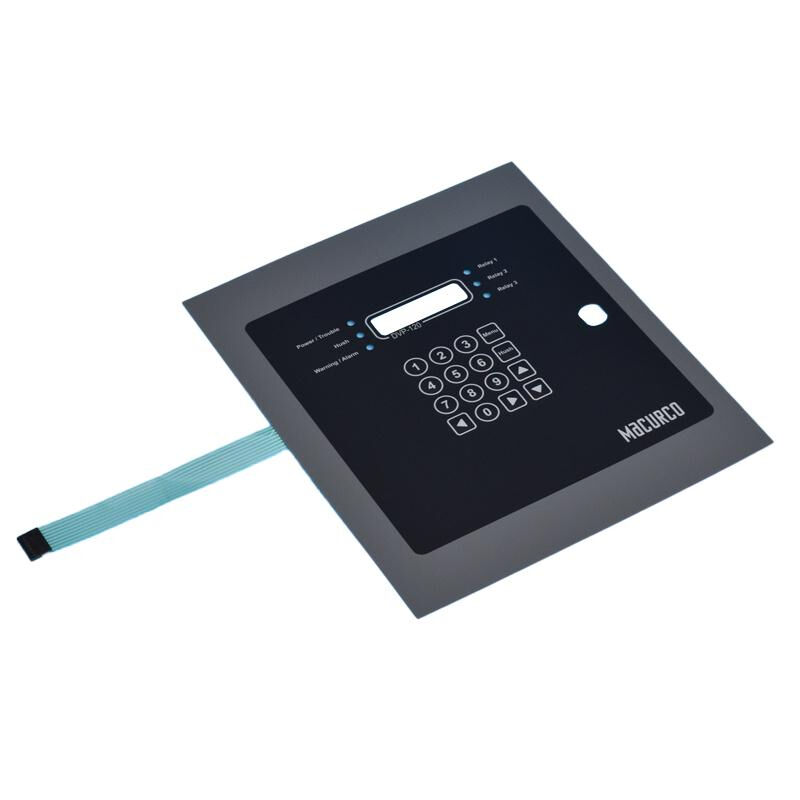

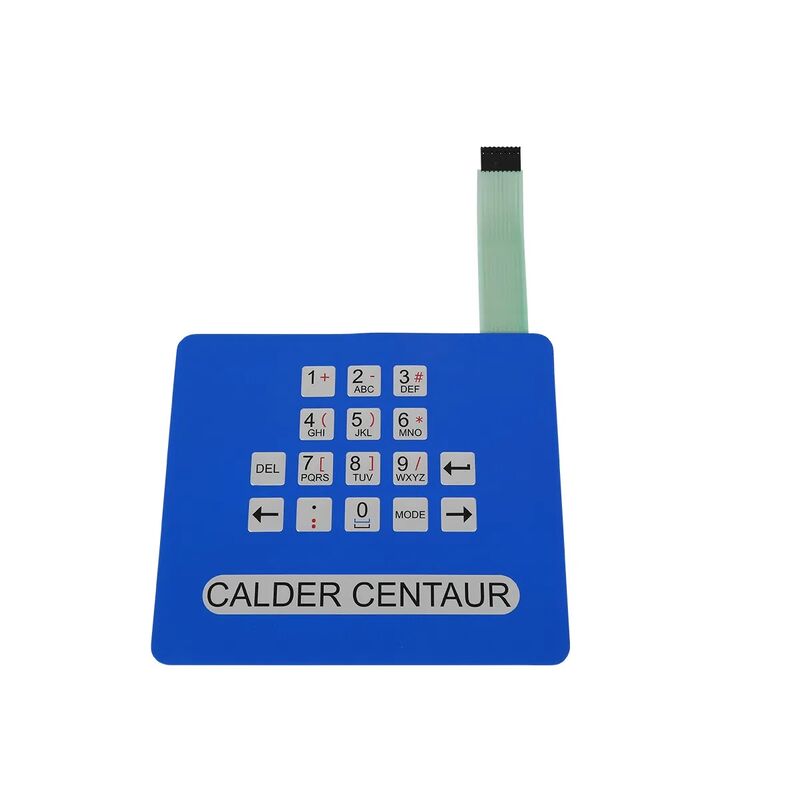

Immagini del prodotto
